Court-circuit électrique



" Analyse d’un défaut présent à l’intérieur d’une thermistance électrique"

Afin de localiser un défaut à l’intérieur de la thermistance, des analyses par radiographie X et microtomographie X ont été entreprises sur la thermistance.

JPEG - 18.3 ko
Localisation du corps étranger au niveau de la thermistance

Une reconstruction 3D de la zone de défaut a également été réalisée

(fig 1 et 2) Reconstruction 3D de la zone de défaut (Observation selon 2 angles différents) avec repérage du corps étranger responsable d’une connexion physique entre les 2 pattes de la thermistance.

Afin de déterminer la nature exacte du corps étranger, des analyses par microscopie électronique couplée à la microanalyse X ont été entreprises.

Réalisation d’une coupe micrographique selon le plan d’observation suivant :

JPEG - 20.8 ko

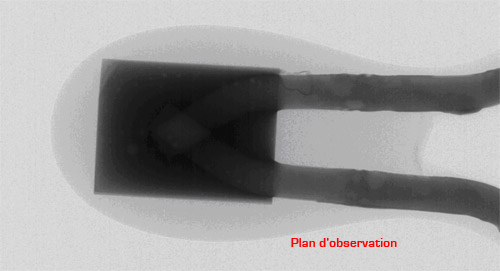

Plan d observation
JPEG - 16.2 ko
Cliché du plan d observation par microscopie électronique

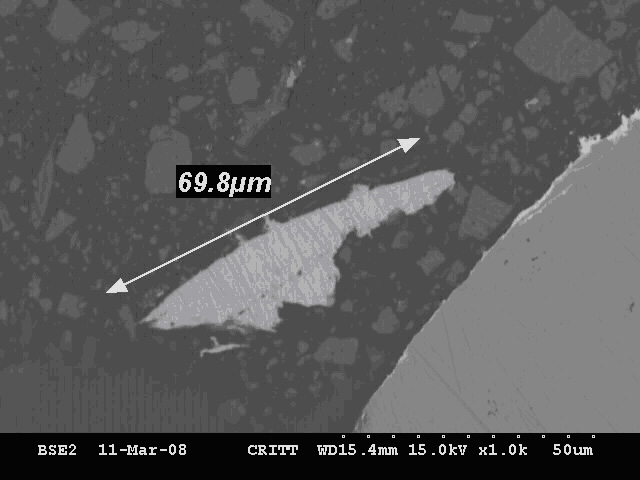

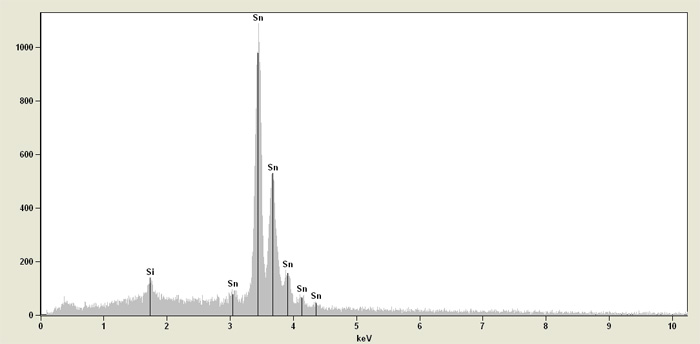

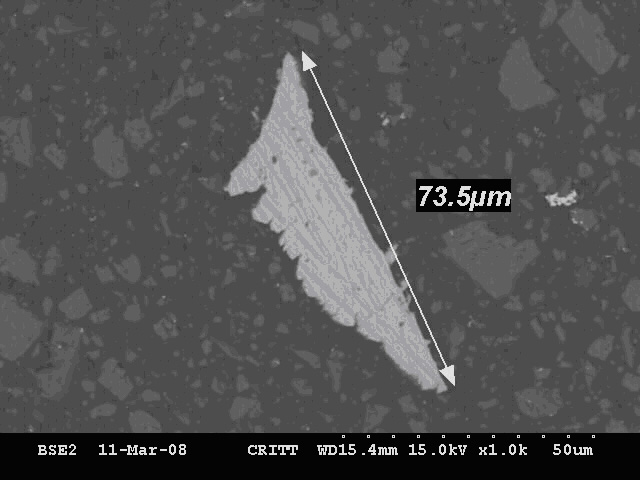

Les caractérisations morphologique et élémentaire du corps étranger sont les suivantes :

JPEG - 18.3 ko
JPEG - 65.7 ko
JPEG - 58.3 ko

Le corps étranger est un copeau d’étain de largeur voisine de 70 microns.
