Diffraction des rayons X



Principe de fonctionnement

Le matériau est bombardé par un faisceau de rayons X monochromatiques et parallèles de longueur d’onde connue produit par une anticathode de cuivre. L’échantillon est placé au centre d’un dispositif rotatif et tourne lui-même d’un mouvement uniforme autour de l’axe situé dans son plan (cercle goniométrique). Le faisceau incident qui se diffracte sur la structure cristalline du matériau vérifie la loi de Bragg :

- n. = 2.d.sin ø - avec l la longueur d’onde du faisceau incident, - d la distance entre 2 plans cristallins, - ø l’angle des rayons diffractés.

JPEG - 32.2 ko

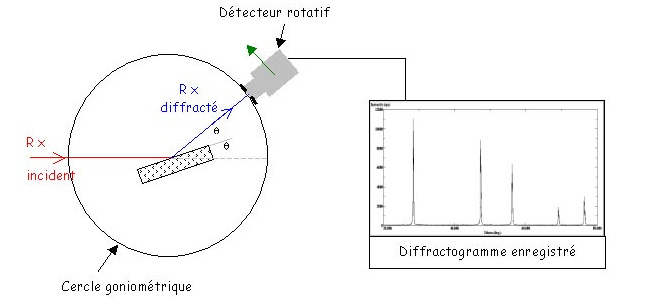

Principle of X-rays diffraction

Le compteur goniométrique mesure l’intensité du rayonnement X diffracté sur le matériau. L’enregistrement réalisé est la courbe de l’intensité des rayons X diffractés en fonction des angles de diffraction.

JPEG - 59.2 ko

Caractéristiques :

- Poudre, massif,
- Générateur de rayons X : 30kV, 15 mA
- Détecteur Tube rayons X : tube anticathode de cuivre,

Goniomètre :
- longueur 150 mm,
- domaine -3° à 150° (2theta),
- vitesse de scan : 0,01° à 100°/min (2theta)
